审图会如果只讨论颜色、主题和造型，真正容易返工的地方还没开始审。无动力游乐设施深化设计至少要回答四个问题：交付物能不能指导采购与施工，设备与场地各专业是否使用同一版本，材料与性能要求能不能核验，运营团队以后能不能检查、维修和更换部件。

效果图可以说明空间意图，却不能替代基础条件、结构文件、设备布置、地面系统、排水、机电接口、材料清单和维护要求。建设单位应先审“文件能不能落地”，再审“画面好不好看”。

2026 年 6 月发布的北京新凤河郊野公园全龄友好改造设计招标计划，把方案设计、施工图设计和相关设计服务放在同一设计范围内。这个公共项目不是公司案例，但它提醒项目团队：儿童活动场地属于多专业共同完成的建设对象，不能把游乐设施看成景观总图上的几个图块。

先确定审图对象：现在交的是哪一层文件

同一个“设计方案”，在不同会议里可能指完全不同的东西。有人拿主题效果图讨论投资，有人拿设备排布图询价，也有人准备据此施工。名称相同，责任深度却不一样。

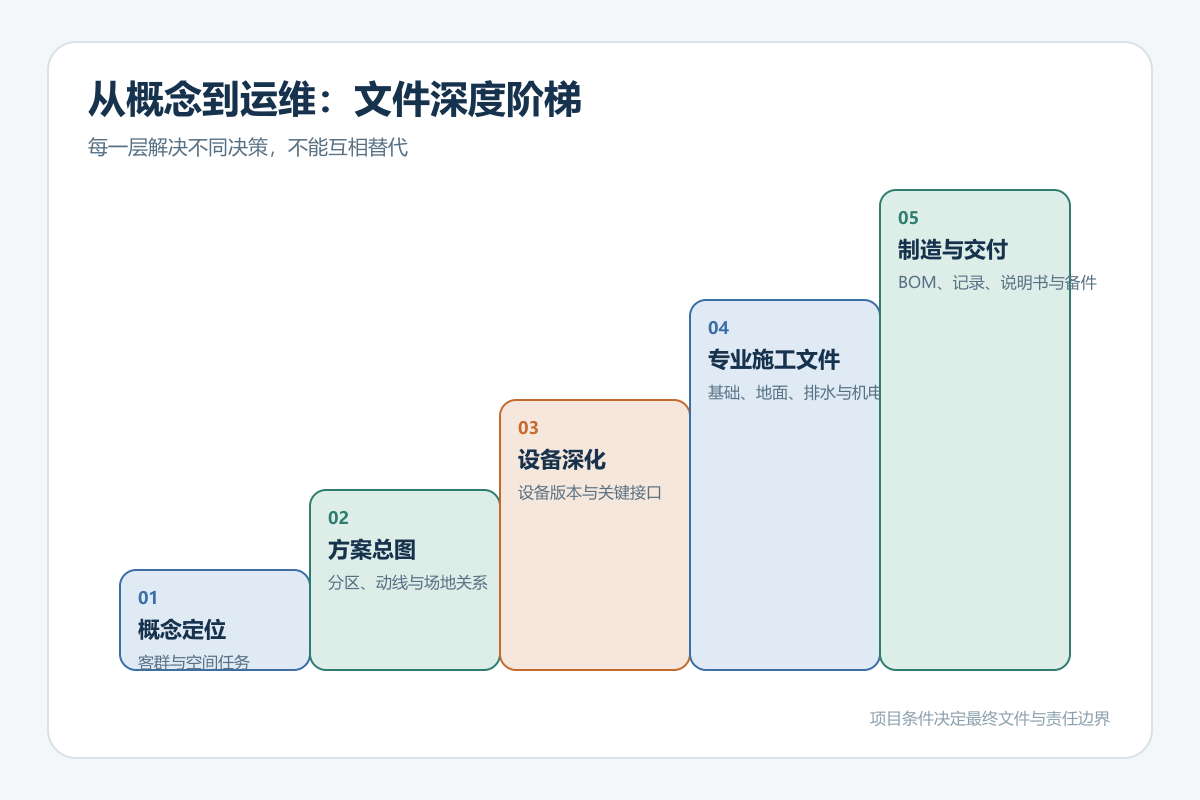

审图前可先把文件分成五层：

文件层级	主要用途	至少要回答什么	不能替代什么
概念与定位	确认客群、主题和空间任务	服务谁、解决什么运营问题	设备选型与施工依据
方案与总图	确认分区、动线和场地关系	设备区、看护、休息、出入口怎样组织	结构、基础和材料文件
设备深化	冻结设备版本与关键关系	型号/编号、尺寸、功能、接口和安全空间	土建与机电施工图
专业施工文件	指导基础、排水、地面、照明等施工	谁出图、谁校核、谁施工、如何验收	设备制造文件
制造与交付资料	指导生产、安装、验收和运维	BOM、图号、检查记录、说明书和备件	项目整体竣工资料

这张表不是规定所有项目必须使用相同文件名称。项目规模、采购模式和合同边界不同，文件体系也会变化。它的作用是让各方在审图前说清楚：这份文件要被谁使用，会触发什么决策，使用后由谁承担结果。

第一轮不审细节，先查版本和边界

专项设计最容易失控的地方，是文件版本彼此脱节。景观总图已经调整，设备排布仍沿用旧边界；设备造型变了，基础条件没有同步；地面做法更新，排水坡向和收边节点还停在上一版。

建设单位可要求设计与设备团队提交一份受控文件目录，至少写明文件名称、编号、版本、日期、编制方、校核方、用途和替代关系。审图意见也应对应具体版本，避免“按上次会议意见修改”这种无法追溯的表述。

还要查清合同边界。专项设计可能由景观设计单位、设备供应商、专项顾问、结构单位或总包中的不同主体完成。谁负责提出条件，谁负责把条件纳入施工图，谁负责专业校核，谁负责现场确认，不能留到施工阶段再商量。

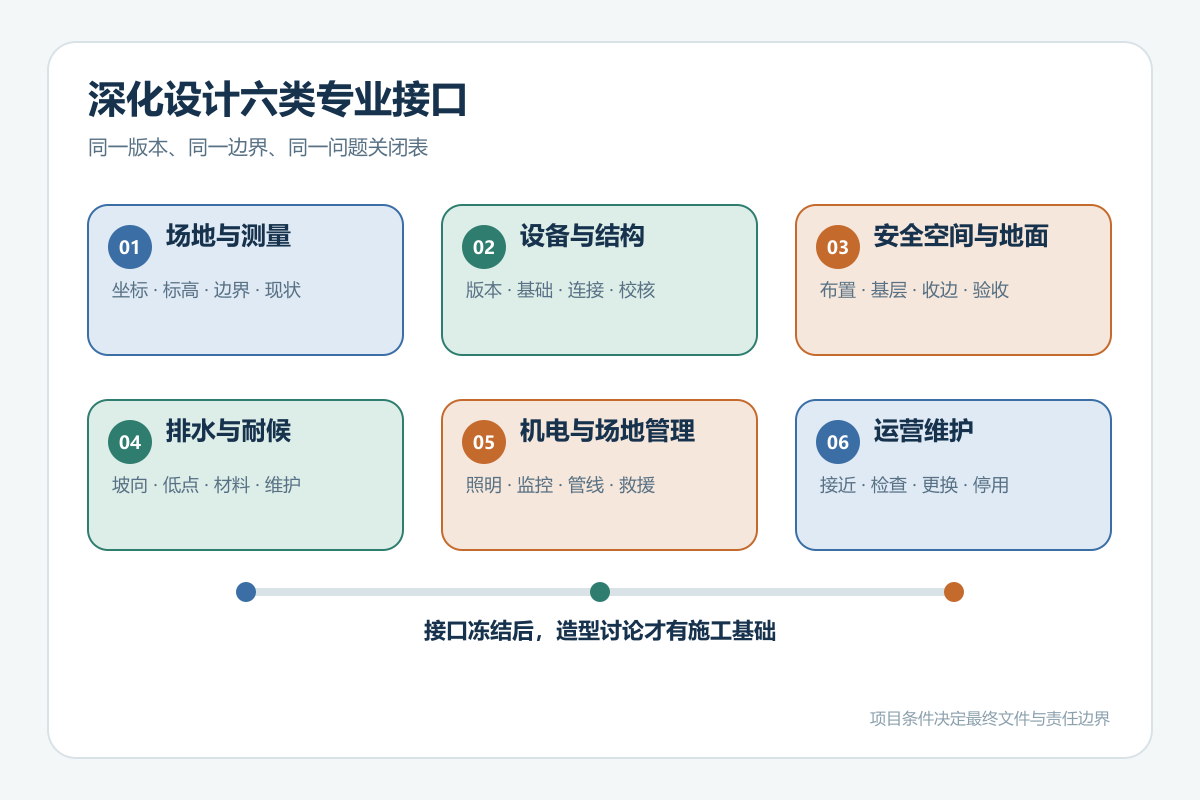

六类专业接口必须在深化阶段冻结

场地与测量：设备坐标必须落到真实完成面

设备排布不能只基于一张比例不明的底图。深化输入应包括测量基准、用地边界、完成面标高、坡向、挡墙、台阶、树池、管井、地下管线和现状构筑物。对改造项目，还要记录保留、拆除和保护对象。

场地适配不是“放得下”就结束。设备安全空间、看护视线、无障碍通行、维修接近、排水和人群停留会共同占用空间。任何一项边界调整，都可能影响其他专业。

设备与结构：先锁定产品版本，再谈基础

非标设备在深化期间可能改平台高度、立柱位置、连接方式和构件分段。基础、预埋和锚固条件必须对应冻结后的设备版本。文章无法给出通用基础尺寸，也不能替代结构计算与专业审查。

审图时应查设备编号与图纸编号是否一致，受力路径和连接是否由有职责的专业人员确认，基础条件图由谁提出，土建施工图由谁吸收，现场偏差由谁复核。若涉及大型构件运输、吊装或临时支撑，还要单独确认施工条件。

安全空间与地面：设备和铺装不能分开审

安全地面不是设备装完后的装饰层。设备布置、自由空间、跌落相关条件、面层系统、基层、排水、收边和现场施工质量需要放在同一张接口图上审查。

GB 34272-2025《小型游乐设施安全规范》已于 2026-05-01 实施，并全部代替 GB/T 34272-2017。引用标准前仍要识别具体设备是否属于其适用范围，并检查相关产品标准、合同要求和地方规定。不能只在图纸总说明里写一句“符合现行标准”，更不能凭一个证书推断整套场地已经合规。

地面材料还要回到产品和系统证据。面层类型、厚度、基层、粘结、排水、接缝、温湿度施工条件、检验和后续修补都可能影响交付。设计文件至少要明确由谁选定系统、谁给出性能证据、谁施工、谁现场验收。

排水与耐候：先看水怎么走，再看材料叫什么

户外项目里，积水和长期潮湿常常来自接口，而不是单一材料。基础周边、立柱根部、地面收边、低点、排水口、树池和相邻铺装应在同一张坡向关系图上核对。

材料名称也不等于耐久结论。“不锈钢”“镀锌钢”“防腐木”“抗紫外塑料”都要落到具体牌号或等级、表面处理、连接细节、使用环境、检验资料和维护要求。实验室数据不能直接换算为项目寿命，审图文件不应写没有来源的年限承诺。

机电、照明与场地管理：看不见的接口最容易漏

无动力设备本体未必需要动力，但项目仍可能涉及照明、监控、广播、给排水、雾森、互动装置、商业配套或运维电源。深化阶段要确认设备区与这些系统的边界、检修位置、埋管路径和控制责任。

同样要检查消防通道、救援到达、清洁路线、垃圾收集和开放管理。文章只能提供审查问题，不能替项目给出消防、机电或安全结论。

运营维护：把“以后再说”写回图纸

设计文件应让运营人员看得懂哪些部件需要接近、检查、清洁、紧固或更换。维护通道被花池封住、易损件无法拆出、排水口被设备基础挡住，这些问题在效果图里不明显，开园后却会反复出现。

可在审图中增加一项维护模拟：从运营人员进入场地开始，检查工具如何到达，设备如何局部停用，备件如何拆装，地面修补怎样不破坏相邻区域。若设计团队回答不了，应记录为未关闭问题，而不是写一句“后期由运营处理”。

材料审查要从名词走到可核验文件

专项设计常见一页“材料意向”，列出钢材、不锈钢、木材、塑料、绳索和地面，却没有对应设备版本、使用部位、工艺、检验或维护要求。这种文件适合做概念沟通，不足以作为采购和验收依据。

建设单位可以按“部位—材料—工艺—性能—证据—验收—维护”建立材料表：

审查项	要问的问题
部位与版本	用在哪个设备、哪个构件、哪一版图纸
材料与工艺	牌号/等级、成型、焊接、表面处理和连接方式是什么
性能证据	哪份报告、证书或记录覆盖该材料和该产品版本
进场与过程	来料、首件、过程、预装和现场如何记录
验收与维护	谁验、按什么受控文件验，后期怎么检查和修复

没有公司受控材料表、检测报告和适用范围时，文章不能替供应商补上答案。发布前需补充真实材料并由技术负责人复核。

一次有效审图会可以这样开

先冻结输入，不在会上临时猜底图。项目方提前发出审图版本、问题清单和责任矩阵。会议按“边界—版本—接口—证据—未关闭事项”推进，造型和色彩放在接口确认之后。

每条意见至少记录对象、图号、问题、责任方、完成日期和关闭证据。对结构、安全、标准、材料性能等事项，不接受“原则同意、后续优化”作为关闭。需要专业计算、检测或审批的，就保留为条件项。

审图结束后不要只发会议纪要。同步更新文件目录、作废版本和问题关闭表，让采购、土建、设备制造、安装和运营团队拿到相同结论。

设计成本要放进全生命周期边界

专项设计费只是项目成本的一部分。更有用的边界是：

全生命周期成本 = 设计协调 + 设备 + 运输 + 场地工程 + 安全地面 + 安装 + 检测验收 + 计划维护 + 维修备件 + 停用损失 + 更新或拆除

审图做得细，不等于成本一定更低；它的价值是尽早暴露冲突，让项目方知道钱和责任会落在哪里。市政项目更关心开放可用和长期管养，景区与商业项目还要考虑运营时段、维护停用和场景更新。任何投资回报判断都需要真实运营数据，本文不提供回本周期。

参考来源与适用边界

• 全国标准信息公共服务平台：GB 34272-2025《小型游乐设施安全规范》，2025-10-31 发布，2026-05-01 实施。具体适用性须逐项目复核。
• 北京市公共资源交易服务平台：新凤河郊野公园全龄友好公园改造提升项目（设计）招标计划，2026-06-30 发布。仅作公共设计范围示例。
• 国家发展改革委等：《关于在全社会推进儿童友好建设的意见》，2026-03-17 发布。政策用于说明前期统筹方向，不替代项目审批和专业设计。

常见问题

1. 什么是无动力游乐设施深化设计？

无动力游乐设施深化设计是把已确认的空间与设备意图转成可采购、可施工、可验收和可维护的受控文件。具体文件深度取决于设备类别、项目合同和各专业责任，不能用效果图替代。

2. 如何判断一份游乐设施深化图能不能施工？

先检查设备版本、坐标标高、基础条件、安全空间、地面排水、材料、机电和维护接口是否闭合，再由对应专业人员确认计算与施工条件。缺少受控版本或责任人时，不宜直接据图施工。

3. 为什么不能只在图纸上写“符合现行标准”？

因为标准有适用范围、版本和验证对象，具体设备、材料、安装和完成场地也可能需要不同证据。笼统引用不能证明所供型号、配置和现场已经满足要求。

4. 有哪些资料应在审图会前准备？

至少准备场地测量底图、合同与设计边界、设备清单、受控图纸目录、材料证据清单、相关专业条件和未关闭问题表。涉及结构、安全和标准的内容还需对应专业负责人参加。
