游乐设备图纸版本管理，最实用的起点是一份能回答“哪张图、什么用途、谁在执行”的目录。图号说明对象，修订号区分变化，发布状态说明能否用于当前工作，签收记录说明文件到了谁手里。四件事要连在一起。

假设一个项目中，设计负责人在群里更新了平台连接图，采购仍拿旧清单订件，安装班组手机里保存的是上一周的截图。文件数量不一定很多，问题是每个人对“最新版”的理解不同。这是说明文件管理风险的假设场景，不是某个真实项目的事故记录。

图纸版本先区分对象和用途

同一设施可能有总图、基础图、构件加工图、节点详图和安装说明。把所有文件放进一个叫“最终版”的文件夹，无法说明它们能做什么。方案沟通图可以帮助讨论外形，却不应自动取得下料或施工用途；一张局部图也不能替代整套相关图纸。

在目录中给每份文件保留图号、图名、修订号、文件日期、用途和当前状态。图号宜保持稳定，修订号随受控更新变化。文件名可以辅助辨认，但目录还应记录签发依据以及它替代哪一份文件。具体编号方法由项目约定，本文不把某种字母顺序当作法定规则。

目录也要写清“尚待确认”。把未决项目直接空着，接收人容易理解成没有要求；把待确认对象、负责确认的人和受影响工作写出来，才便于判断哪些工作可以继续。不能用一行笼统的“仅供参考”掩盖整套文件用途不清。

一次发布要说明变化影响了什么

发布通知至少应指向完整文件、替代关系、修改位置和接收对象。若一个节点变化牵涉采购件或安装顺序，通知要把关联对象带上，不能只发一句“图已更新”。工程修改的技术批准仍按项目自己的程序完成；发布记录负责把已批准的信息准确送达，不替代批准。

可以用一个简单的假设说明：扶手连接节点更新后，原来预留的安装孔可能需要重新核对。此时应由有职责的人确认相关图纸、部件清单、已加工件和现场状态之间的关系。文章不能据此判断具体孔位该怎么改，也不能推断返工责任由谁承担。

对涉及材料或产品性能的修改，还需要把型号、材料要求、检验或验证依据对应到版本。仅比较颜色与轮廓不足以判断修改后是否能执行。使用替代件前，应取得该项目所需的技术确认，不能因为外形相似就自行认定兼容。

接收回执要到实际使用点

项目经理收到文件，不等于车间、采购和安装班组都已切换。目录应列出真实使用文件的岗位，写清各岗位需要收到的范围。工厂可能需要加工图和部件清单，安装队需要现场适用的安装文件，采购人员需要与订货相关的要求，不必向所有人无差别发送全部文件。

回执宜至少说明收到的版本、接收人和接收时间；如果当前工位已有旧版打印件，还要确认旧版如何退出使用。纸质文件可以集中替换并保留撤回记录，电子文件可以在受控位置标记失效并限制误用。历史版本仍要留档，撤回使用不等于抹去历史。

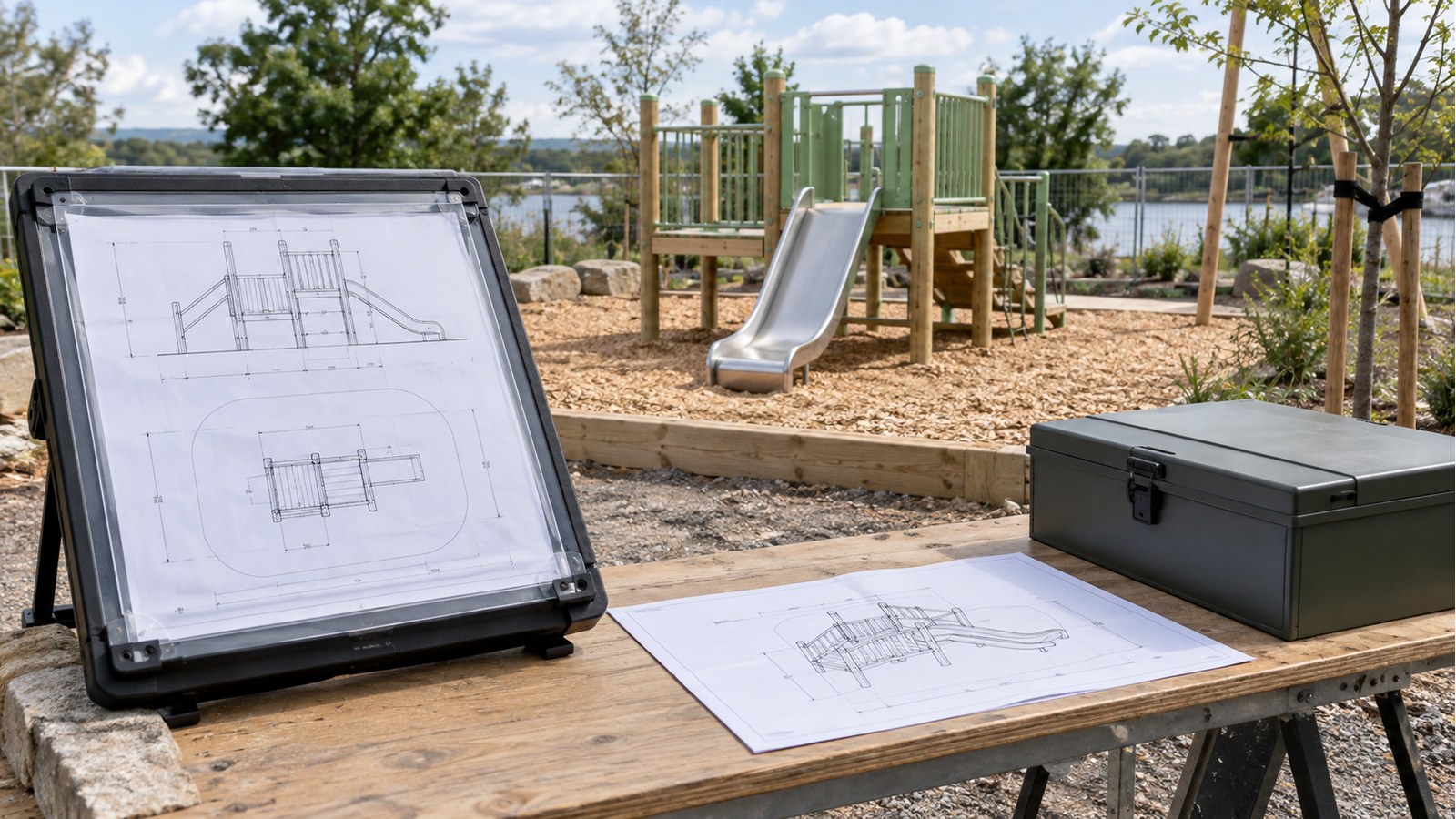

微信群或即时通信工具可以承担通知，但应能回到受控的完整文件。手机截图常常没有完整图签、比例或上下文，不宜成为唯一的长期执行依据。一个项目若确实采用移动端文件系统，也要检验离线缓存、下载文件和纸质副本是否同步，不能只看服务器页面显示最新。

开工和交接时怎样核对

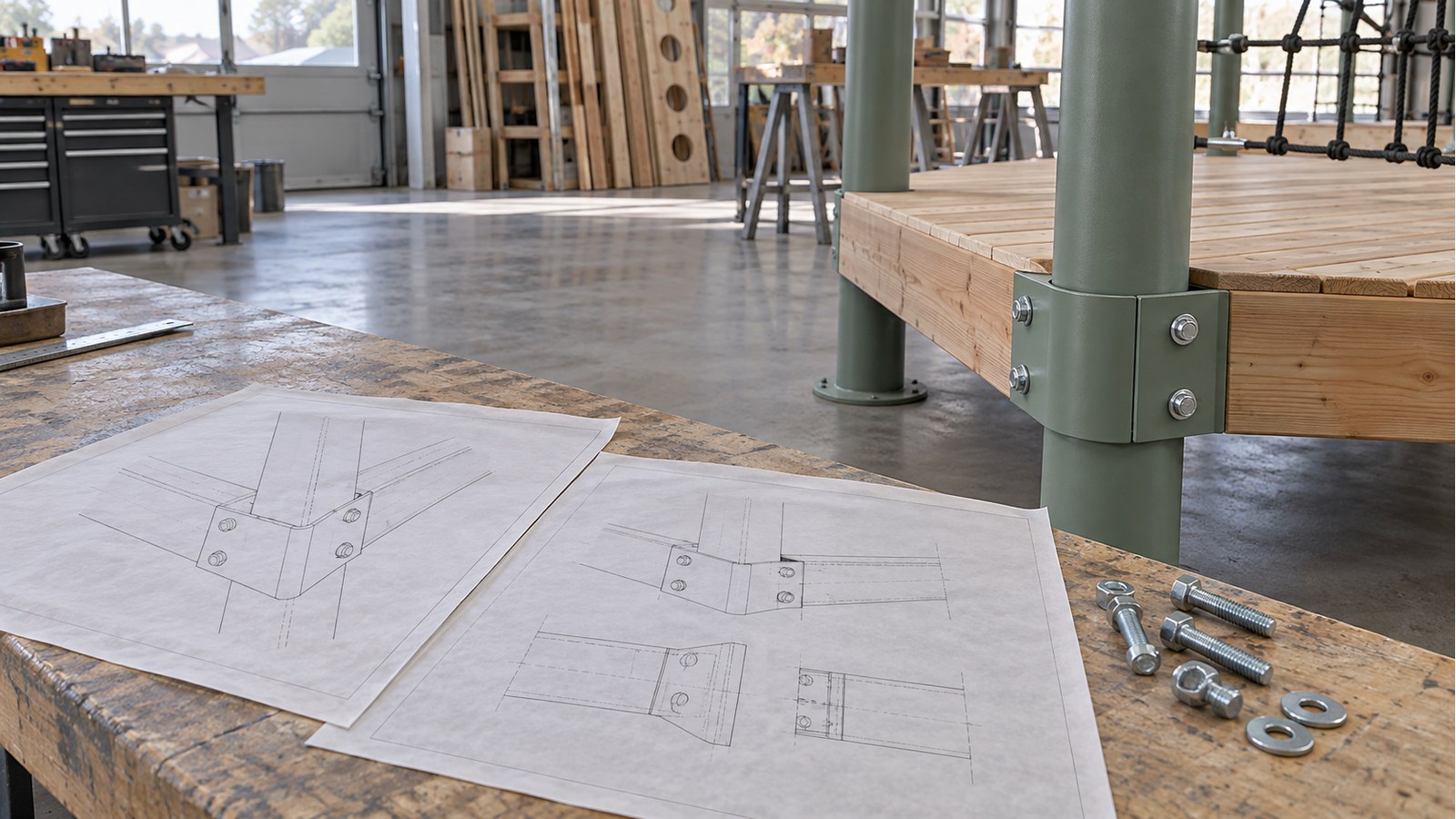

在相应工作开始前，用实际要执行的对象抽查文件：拿出部件编码，找到对应图纸，再确认图纸修订号和发布状态。如果只能找到一张外形照片，应先补足对象关系，不能按照片猜测节点。

现场核对不宜只看封面日期。不同专业可能在不同时间更新，整套文件的封面新了，并不代表里面每一张都适用。可以记录“本次收到哪些图、哪些替代旧版、哪些保持有效”，让使用人知道变化范围。对多个点位或相似设备，还应避免把甲点位的图用于乙点位。

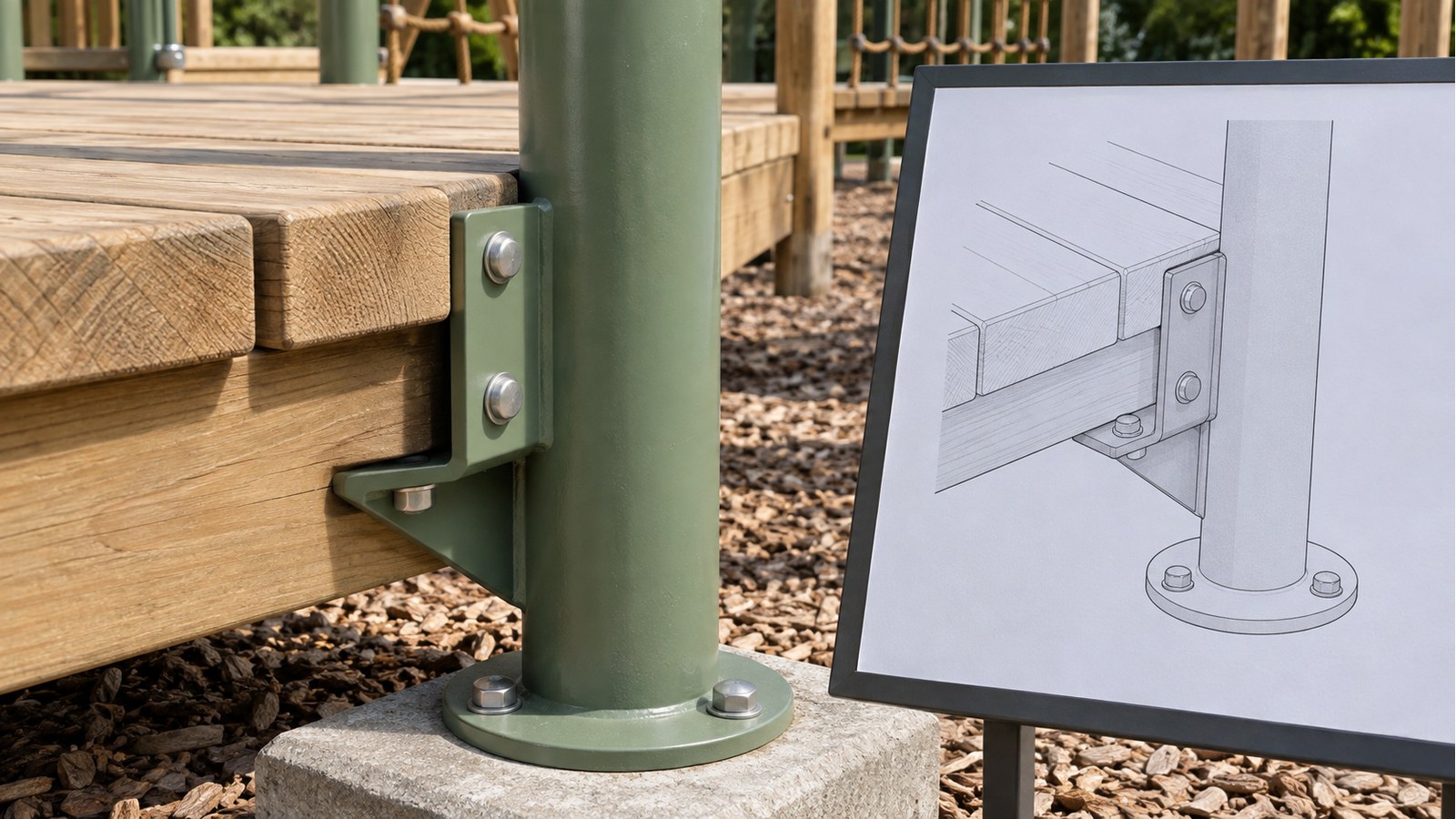

当实体与文件不一致时，先记录差异和对象，提交负责人员判断。不要为了让记录看起来一致，倒改文件日期、删除旧版或补写不存在的签收。现场形成的修改也应进入后续交接资料，否则维护人员会拿错误信息查备件。

把版本管理接到后期维护

设备投入使用后，运营人员需要的是与交付实物对应的资料。将实际交付配置、说明书、备件信息和修改记录相互关联，比保留一包无法区分用途的文件更有用。维护发生替换时，再记录替换后的对象和适用资料，避免后来的人误把早期文件当成现状。

这项工作会增加整理和核对时间，但不应只按文件数量估算成本。真正影响投入的是对象复杂度、修改频率、跨团队数量和历史资料质量。小项目可以用受控目录配合回执，大项目可以借助系统；两者都要检验实际使用点是否拿对文件。本文不承诺减少多少返工，也不推荐用软件采购代替岗位职责。

常见问题

什么是图纸修订号？

它是区分同一图纸不同修改状态的标识，应与图号、发布用途和替代记录一起看。只有修订号无法证明文件已经批准用于施工。

如何处理已经打印的旧图？

由项目明确负责岗位撤回或标记失效，并确认实际工位完成切换；保留必要的历史记录，避免直接删除后失去追溯。

为什么文件日期最新还可能不能用？

它可能仍是讨论稿，或只适用于另一个点位、部件或阶段。用途和对象匹配比“日期更晚”更关键。

有哪些交接记录值得保留？

文件目录、发布依据、接收回执、旧版替代关系，以及与实体不一致事项的处理记录。具体范围按项目约定和适用要求确定。

参考资料与适用范围

本文是文件流转的项目管理分析，没有引用具体公司案例，也不规定合同索赔、设计审查或施工批准程序。技术修改仍应由该项目有职责的专业人员按适用要求确认。内容与工程深化、合同变更的区别在于：这里讨论的是已确定文件如何到达实际使用点。

下一次发图前，可从最近一次发布中抽一个部件，核对工厂、采购和现场拿到的文件是否对应同一执行状态。
